Marquage Piquetage



Les principes de marquage-piquetage des réseaux sont définis dans la Norme NF S70-003-1
Travaux à proximité des réseaux - Partie 1 : prévention des dommages et de leurs conséquences (annexe E).

Dans la réglementation DT-DICT,  le marquage-piquetage des réseaux est de la responsabilité du responsable de projet.
Pour accroître la sécurité des personnes, le responsable de projet peut préconiser dans la clause marquage-piquetage « le piquetage des points singuliers », comme décrit ci-dessous.

Pour répondre aux obligations normatives, Bornes Feno a développé une gamme de produits de marquage et de piquetage tout support pour la voirie, l’accotement et la terre végétale.


Le marquage-piquetage est souvent réalisé à l’aide de traceur de chantier, mais toute une gamme d’alternatives non polluantes existe dans ce domaine :
En milieu urbain :

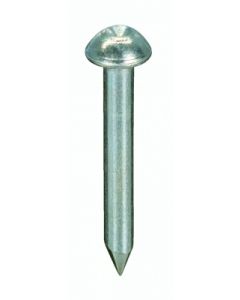

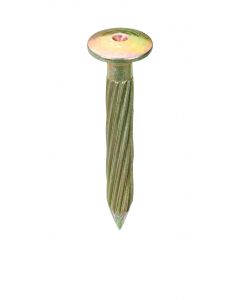

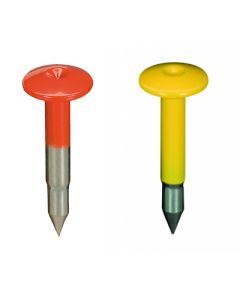

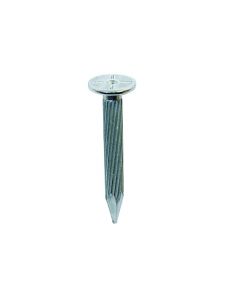

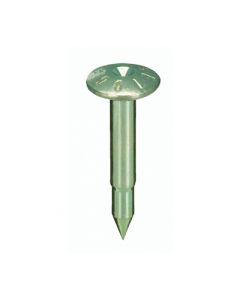

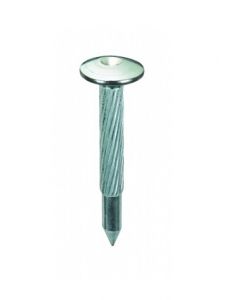

Clou-marqueur, pointe, rondelle d’identification, clou d’arpentage, fiche métallique
En milieu rural :
Borne, pic’jalonnette, piquet bois et plastique



Constat sur les chantiers


Avant la réalisation de travaux, les chefs de chantier et leurs équipes sont très souvent confrontés au problème de repérage des réseaux enterrés.
Une fois repérés et tracés au sol,  les réseaux présents sur le site ne sont pas toujours bien identifiables par chacun.
De plus, durant la réalisation du chantier le tracé au sol peut disparaître et engendrer des incidents sur les réseaux, casse ou accrochage, qui peuvent avoir de graves conséquences pour la sécurité des personnes.





Le piquetage des points singuliers en phase préparatoire du chantier permet


  • A l’entreprise de travaux d’autocontrôler la réalisation du marquage-piquetage avant le démarrage des travaux
  • D’aider à l’identification des réseaux présents sur le site, par tous les intervenants
  • De porter une attention particulière aux points singuliers du chantier (zones accidentogènes)
  • De reproduire efficacement le marquage-piquetage, quand c’est nécessaire
  • De garantir la pérennité du marquage-piquetage durant toute la durée du chantier.



EXEMPLE DE CAHIER DES CHARGES : cliquez ici



pdt0pdt1

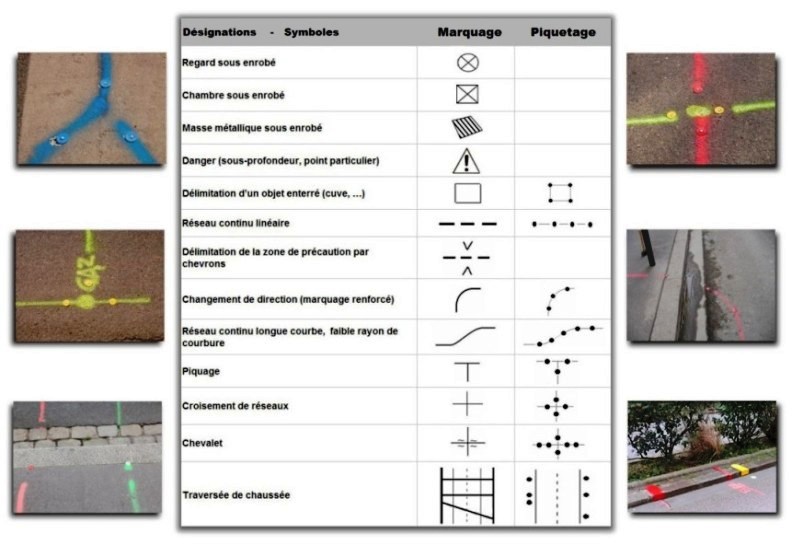

Les schémas de piquetage


marquage-piquetage

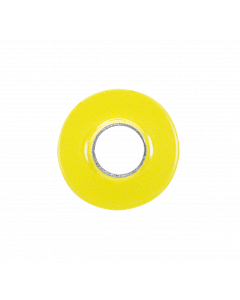

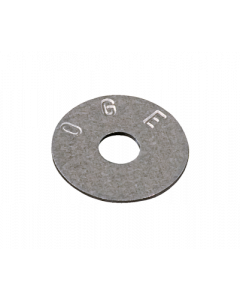

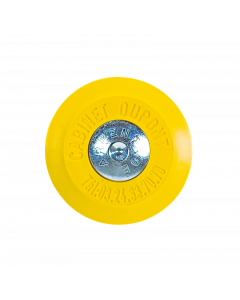

Le piquetage des points singuliers est réalisé à l’aide de rondelles aux couleurs appropriées et avec une identification particulière, dans le cas où plusieurs réseaux d’une même catégorie seraient présent sur le site (ex. ECL, BT, MT, FEUX et SIGNALISATION 12V).

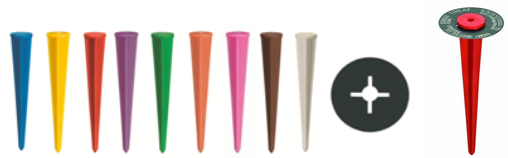

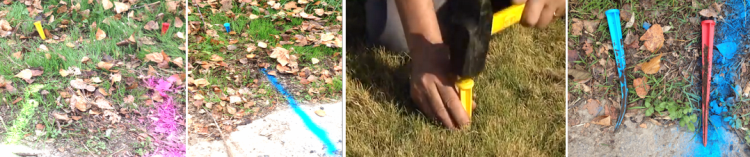

Pour le repérage en accotement : les piquets plastique de couleur

piq1



Les repères en plastique sont utilisés pour localiser les branchements et les traversées de chaussée depuis l’accotement et sont équipés d'un point de centrage. Le piquet plie mais ne rompt pas, lorsqu’il rencontre un réseau.



piq2

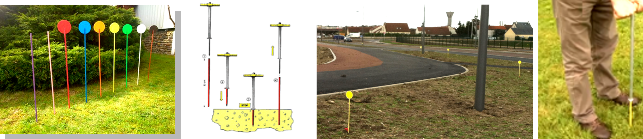

Pour le repérage dans la terre végétale

piq3



Les Pic'jalonnettes sont légers et hyper-pratiques - Hauteur 850 mm - Ø 120mm - tous coloris – Possibilité d’inscrire au stylo marqueur sur les disques des informations spécifiques





Pour rappel l’annexe E1.3 de la Norme NF S70-003-1 :
- Le marquage est obligatoire jusqu’à 2m au-delà de l’emprise des travaux
- Lors de travaux de très faible superficie le marquage des réseaux est remplacé par le marquage de l’emprise de terrassement en rose
- Pour une zone très encombrée de multi-réseaux l’emprise des travaux est délimitée en rose.



Ci-dessous l'ensemble de notre gamme pouvant répondre à ces normes:
